PiVoid XL (Testkopia – Fabian)
Principskiss med AIC
PiVoid XL är vårt senaste tillskott i sortimentet med dagvattenmagasin, som för övrigt är marknadens bredaste med totalt 5 st produktfamiljer inkluderande oändligt antal varianter i alla olika belastningsklasser.
Vår tidigare framgång med Prefabkonceptet, baserat på vår Pluvial Cube, kompletteras nu med staplade omonterade moduler som enkelt klickas samma 1+1. En helautomatisk tillverkning hos oss i fabriken i Anderstorp lever upp till optimalt miljötänk och logistik. Egenutvecklad råmaterialcompound där materialet är 100 % återvunnet och säkrar krymp och kryp över tid och ger livslängder på +50 år.
PRODUKTBESKRIVNING
• Robust design klarar tung trafik (SLW 60).
• Smart design minimerar antal komponenter.
• Lagringsvolym 96%.
• Få varianter gör det egna handhavandet enklare.
• Kvadratisk botten gör modulerna vridbara och skapar stor flexibilitet.
• Kompatibel med våra övriga magasintyper.
• Stapelbara moduler ger stor lastvoym, 260-380 m3 beroende på trailer eller bil+ släp.
• Specialdesignad holmkonstruktion ger enastående belastningsresultat.
• Integrerade klips i modulhalvorna ger enkelt montage.
• Spol-/sedimentskanalen med hela 400 mm öppning säkrar den effektivaste spolbarheten på marknaden och ger stor tillgänglighet.
• Made in Sweden.
PRODUKTDATA
• Omonterade staplade modulhalvor- levereras staplade på pall
• En pall rymmer 11 m3
• Klickbara vändbara 180 grader 1+1.

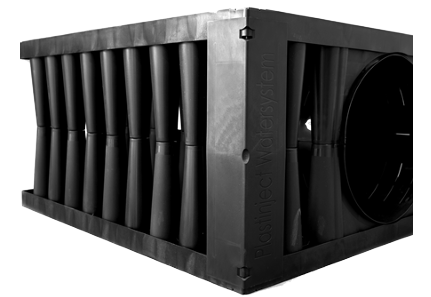

• Mått per halva: 1000 mm x 1000 mm x 250 mm.
• Höjd per modul/lager 1+1 = 500 mm.
• Volym per modul 1+1 = 500 l.
• Spolkanal dia 400 mm.
• Prefab sedimentskanaler 400 monterade i ovan spolkanal.
• Inspektions & spol-bar.
MATERIAL OCH HÅLLBARHET
• Tillverkade i 100 % återvunnet material
• Byggvarubedömd och godkänd av Sunda Hus
TILLVAL OCH TILLBEHÖR
Låsplugg
Låspluggar ”Dubbel” eller ”Enkel” används vid montering på höjden och bredden resp. längden.
Täcklock
Täcklock med förmarkerade anslutningsstorlekar. Kan anslutas nedåt alt uppåt (180 grader) beroende på önskad inloppshöjd
Hörnskydd
Hörnskydd i robust konstruktion som ger utökat stöd för geotextilen och eventuellt membranet. Klickas in i kassetten.
Stigarrör
Stigarrör i önskad dimension kan enkelt anslutas upptill och ovanför spol-/sedimentskanalen. Vanligaste storlekarna är 400 mm resp 600 mm. Stosar finns till alla kända fabrikat på marknaden. Detta ger full access ner till ”botten” på magasinet. (Obs..Vid val av Stigarrör 1200 kan access erhållas så att du kan klättra ner i magasinet!)
Inspektionstunnel
Vår effektiva AIC Inspektionstunnel är ett annat effektivt hjälpmedel som möjliggör full inspektion av magasinet i kombination med stor tillgänglighet för kameror el dyl. Denna byggs i samma höjd som magasinet och erbjuder helt nya möjligheter.
Sidoplattor
Vid stora belastningar (SLW 60) i kombination med magasinhöjd överstigande 1.5 m erbjuds sidoplattor, med tjocklek 25 mm. Plattorna monteras enkelt samman till en hel ”vägg” och ansluts sedan med lätthet via klips.
Vid extrema belastningar > 60-t/m2 och magasinhöjd överstigande 1.5 m så kan istället våra Sidoplattor (förstärkta) med tjocklek 50 resp 100 mm anslutas på motsvarande sätt. Detta ger en hållbarhet långt utöver det vanliga! Sidoplattorna bidrar självklart också till en ökad magasinvolym.
Tillval och tillbehör

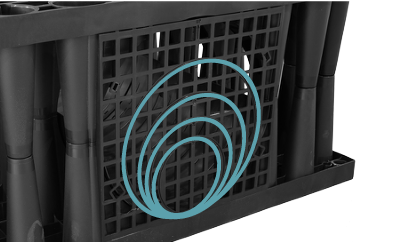

Täcklock
Täcklock med förmarkerade anslutningsstorlekar. Kan anslutas nedåt alt. uppåt (180 grader) beroende på önskad inloppshöjd.
Låsplugg
Låspluggar ”Dubbel” eller ”Enkel” används vid montering på höjden och bredden resp. längden.
Hörnskydd
Hörnskydd i robust konstruktion som ger utökat stöd för geotextilen och eventuellt membranet. Klickas in i kassetten.

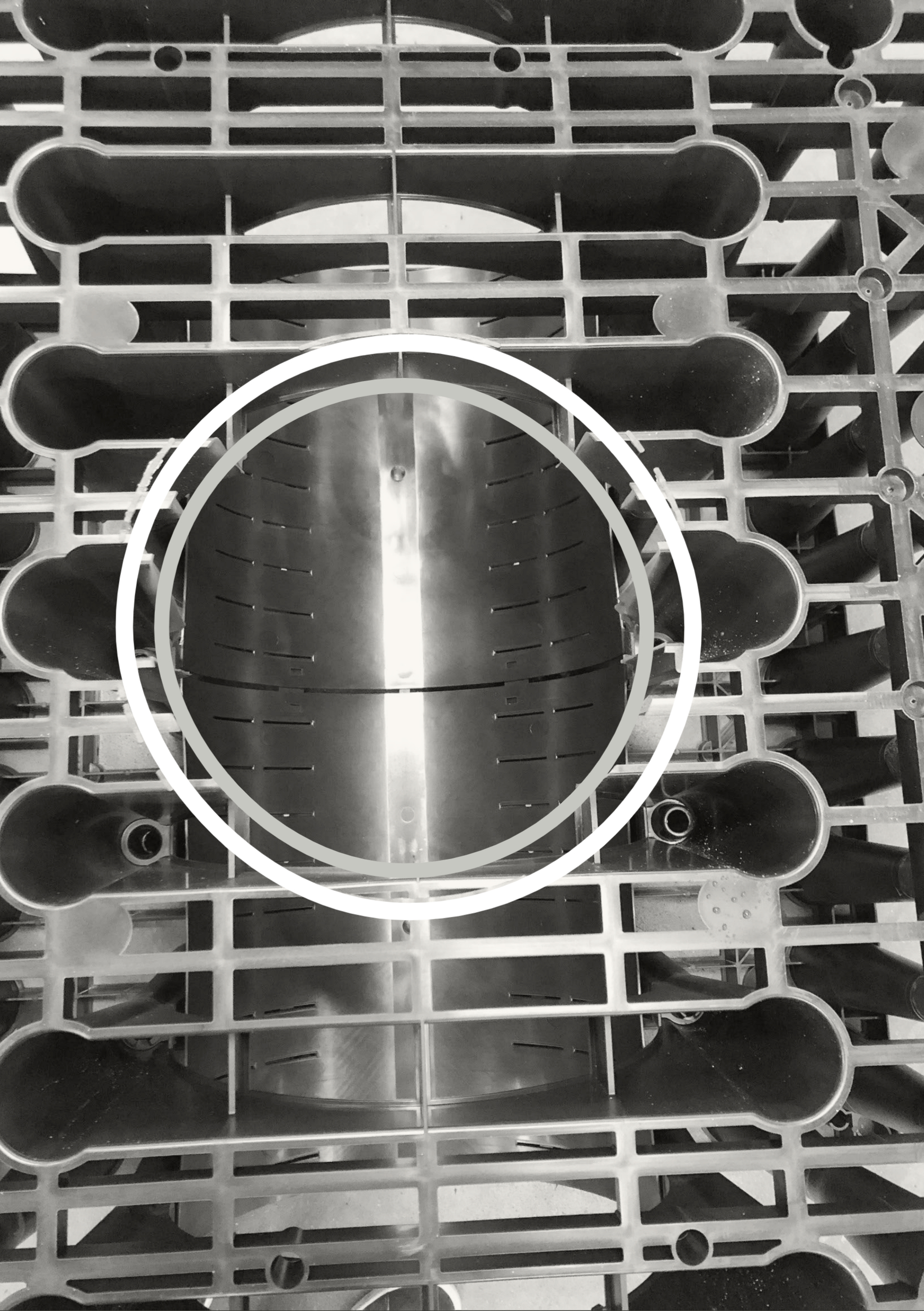

Stigarrör
Stigarrör i önskad dimension kan enkelt anslutas upptill och ovanför spol-/sedimentskanalen. Vanligaste storlekarna är 400 mm resp 600 mm. Stosar finns till alla kända fabrikat på marknaden. Detta ger full access ner till ”botten” på magasinet. (Obs. Vid val av Stigarrör 1200 kan access erhållas så att du kan klättra ner i magasinet!).

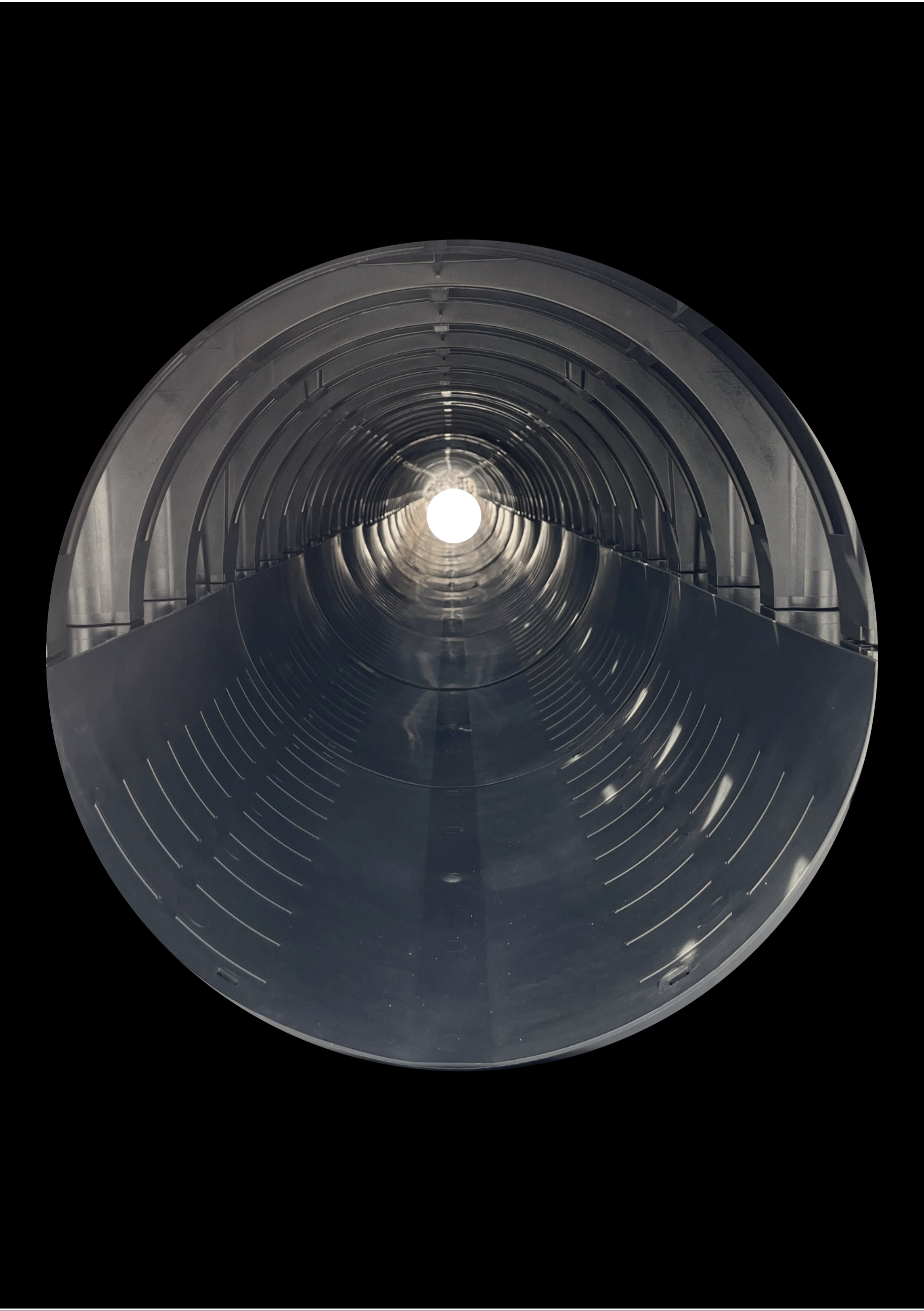

Spolkanal
Spol/ sedimentskanal 400 möjliggör förenklad och effektiv spolbarhet. Klickas enkelt in i kassetten- alternativt förmonteras på fabrik för effektiv installation!

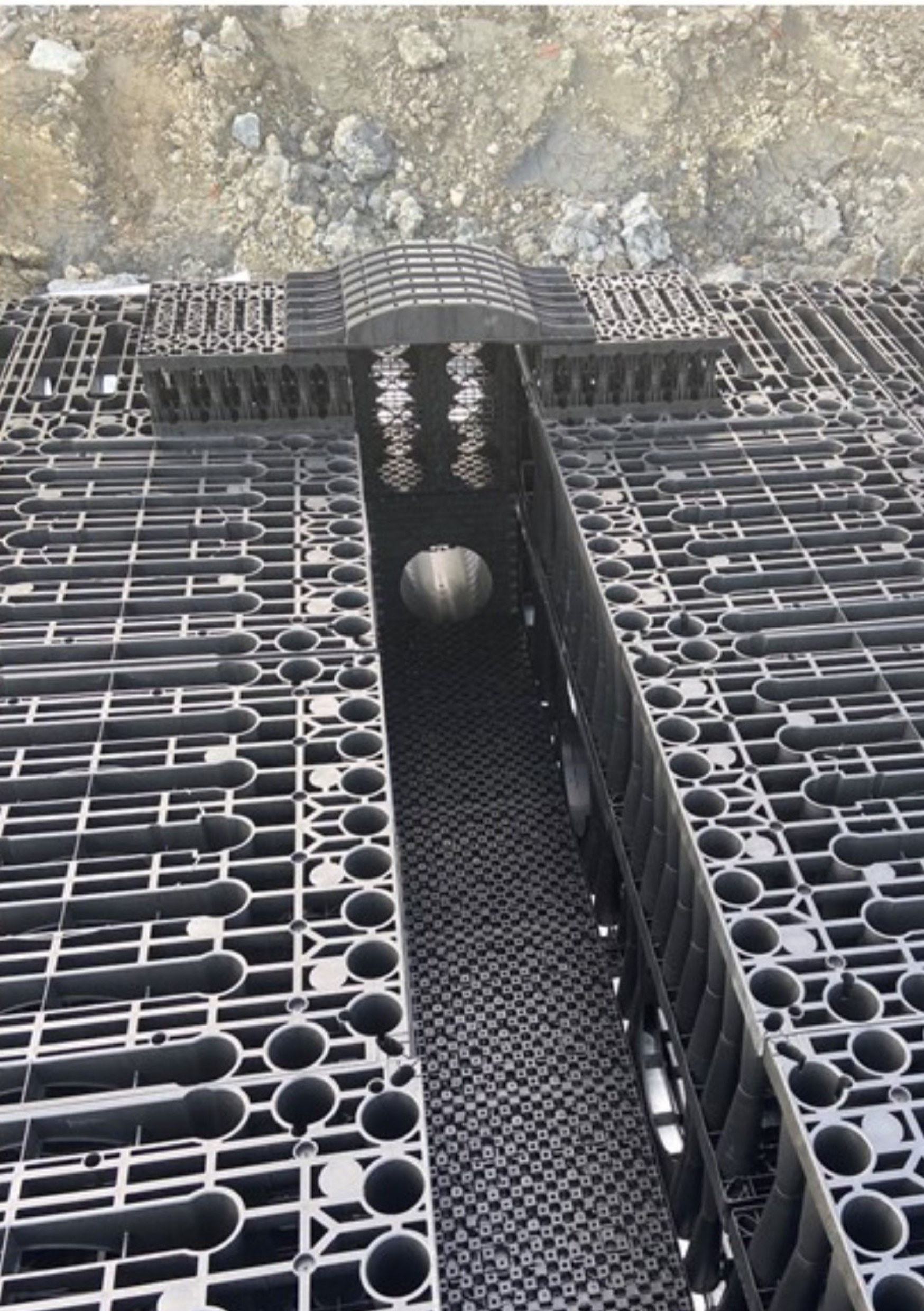

Inspektionstunnel- AIC
Vår effektiva AIC Inspektionstunnel är ett annat effektivt hjälpmedel som möjliggör full inspektion av magasinet i kombination med stor tillgänglighet för kameror el dyl. Denna byggs i samma höjd som magasinet och erbjuder helt nya möjligheter.

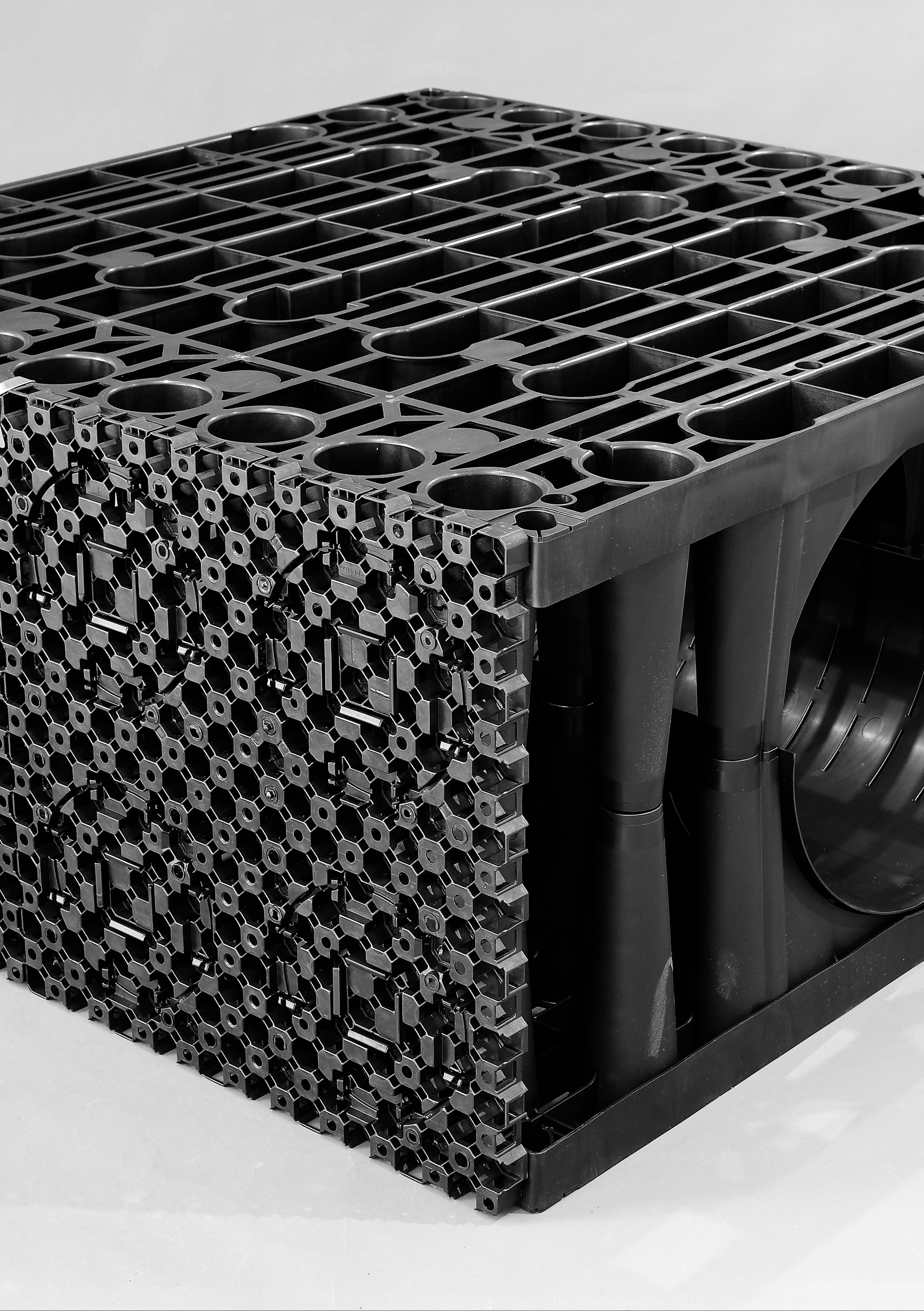

Sidoplattor
Vid stora belastningar (SLW 60) i kombination med magasinhöjd överstigande 1,5 m erbjuds sidoplattor, med tjocklek 25 mm. Plattorna monteras enkelt till en hel ”vägg” och ansluts sedan med lätthet via klips.
Vid extrema belastningar >60-t/m2 och magasinhöjd överstigande 1,5 m så kan istället våra Sidoplattor (förstärkta) med tjocklek 50 resp 100 mm ansluts på motsvarande sätt. Detta ger en hållbarhet långt utöver det vanliga!
Sidoplattorna bidrar självklart också till en ökad magasinvolym.
